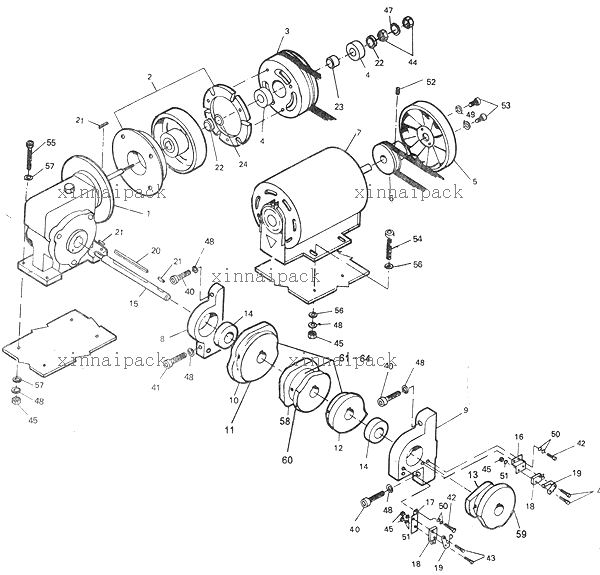

半自动打包机减速机结构图




序号 数量 代     号 名       称
1 1 YP103137 减速机
2 1 YP103138  离合器
3 1 YP103139  离合器皮带轮
4 2 B03441  球轴承 6201zz
5 1 YP103140  马达风扇
6 1 YP103141  马达皮带轮
7 1 YP103165  马达皮带轮 110V
YP103165 －A  马达皮带轮 220V
YP103162 －B  马达皮带轮 240V
8 1 YP103142  大轴承座
9 1 YP103143  小轴承座
10 1 YP103144  后顶刀凸轮
11 1 YP103150  热怪手凸轮
12 1 YP103151  铸怪手凸轮
13 1 YP103152  横杆凸轮
14 2 B03440  球轴承 6003zz
15 1 YP103147  磨光轴 17×192
16 1 YP103179  微动开关痤片
17 1 YP103148  微动开关痤片
18 2 E03224  微开关 AH71507
19 2 YP103149  微动开关弹片
20 1 YP103490  平键 5×5×80
21 3 YP103486  平键 5×5×14
22 2 YP103145  隔环 12×4
23 1 YP103180  隔环 12×4
24 1 YP103181  调整片 12×0.3
    40      3   W03329    内六角螺丝 M6×20
    41      1   W03333    内六角螺丝 M6×45
    42     10   W03377    圆头十字螺丝 M4×10
    43      4   W03375    圆头十字螺丝 M3×20
    44      2   W03403    螺母 M10
    45      8   W03401    螺母 M6
    46      4   W03398    螺母 M3
    47      1   W03424    弹簧垫圈   M10
    48     12   W03422    弹簧垫圈   M6
    49      2   W03421    弹簧垫圈   M5
    50     10   W03420    弹簧垫圈   M4
    51      4   W03419    弹簧垫圈   M3
    52      1   W03365    内六角紧定螺钉 M6×8
    53      2   W03316    六角头螺丝 M5×12
    54      4   W03353    六角头螺丝 M5×20
    55      4   W03354    六角头螺丝 M5×25
    56      8   W03411    垫圈 M6×21
    57      8   W03412    垫圈 M6×16
    58      1   YP103188    中刀凸轮
    59      1   YP103189    微开关凸轮
    60      1   YP103190    前刀凸轮
    61      1   YP103191    胶隔圈 ?17×6
    62      1   YP103192    胶隔圈 ?17×7
    63      2   YP103193    胶隔圈 ?17×10
    64      3   YP103194    胶隔圈 ?17×12
